Réparation iPhone 7 : remplacer la carte mère

Votre iPhone 7 n’est plus reconnu par votre ordinateur ? La batterie de celui-ci, même après avoir été remplacée, se décharge en quelques heures ? Pire encore, votre smartphone préféré ne s’allume plus ? Dans ce cas, il semble que la carte mère soit à remplacer. Il est tout à fait possible de le faire vous-même après vous être procuré la pièce de rechange adéquat.

Étapes de préparation pour changer la carte mère de l’iPhone 7

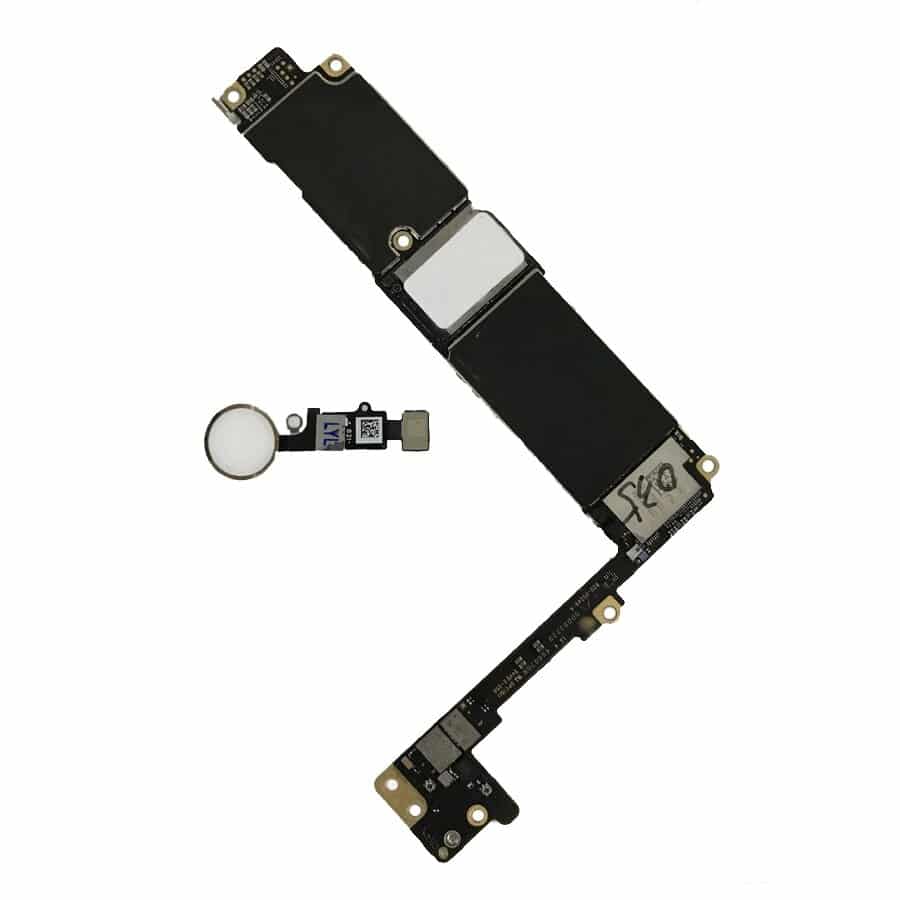

Pièce détachée

C’est là que le bas blesse. Il s’agit sans conteste de la pièce la plus coûteuse à changer sur les téléphones de la série A1660 et A1778. Pour vous en convaincre, vous pouvez jeter un œil à notre page de tutos dédiés à la réparation de l’iPhone 7.

Comme après toute ouverture, nous vous conseillons d’apposer un joint neuf afin de préserver l’étanchéité de votre appareil.

Outils nécessaires

un tournevis cruciforme 1.5 mm ;
un tournevis torx8 mm ;
un tournevis triwing6 mm ;
un tournevis de précision plat ;
une ventouse ou une pince-ventouse ;
une spatule en nylon ;
une pincette.

Etapes d’exécution

Prévoyez une heure de travail pour réaliser l’ensemble de l’opération. Ouvrez votre téléphone pour séparer le bloc écran du bloc batterie/carte mère. Si vous êtes novice en la matière et qu’il vous faut des précisions supplémentaires, reportez-vous à l’étape intitulée “ouverture du smartphone Apple et dissociation écran/batterie” dans notre article relatif au remplacement de haut-parleur externe d’iPhone 7.

Une fois cette phase réalisée, vous pouvez réserver le bloc écran. En effet, la carte mère se trouve sur le bloc batterie.

Déconnexion des blocs écran et batterie

Au même titre qu’il est important d’éteindre votre téléphone avant ouverture, il est primordial de débrancher la connectique de la batterie aussi tôt que possible.

Repérez la petite pièce gris métal située sur la droite du châssis et soulevez-la en dévissant les quatre vis triwing 0.6 mm ;
débranchez ensuite toutes les connectiques présentes à cet endroit. Vous y trouverez celle de l’écran tactile, du bouton “home”, de l’alimentation électrique et enfin du connecteur de charge. Il s’agit des petits rectangles horizontaux ou verticaux noirs situés à l’extrémité des nappes (ensemble constitué de câbles plats) ;
déconnectez également les deux câbles coaxiaux du réseau. Ce sont les deux petites fiches rondes qui se trouvent en dessous du logement de connexion de la nappe de la batterie ;
votre écran est encore relié à la batterie par le câble de la caméra Facetime. La liaison se trouve en haut à droite du bloc batterie/carte mère, sous un cache de protection gris. Dévissez-le et soulevez la connectique à l’aide d’un levier en nylon ;
mettez maintenant l’écran de côté.

Dissociation de la caméra arrière

Cet élément se trouve dans le coin inférieur droit du bloc batterie/carte mère. Il n’est pas nécessaire de l’enlever entièrement, mais seulement de la débrancher afin de libérer la carte mère. Pour plus d’informations, reportez-vous à notre article détaillant comment changer le connecteur de charge d’un iPhone 7.

Retrait de la protection wifi

Il s’agit de la petite pièce en plastique noire située dans le coin inférieur droit du bloc batterie. Commencez par enlever le cache de protection métallique horizontal gris. Utilisez, pour ce faire, un tournevis triwing. Ôtez maintenant les vis cruciformes qui maintiennent la protection wifi en place, puis extrayez cette pièce.

Dépose de la carte mère

Retirez toutes les vis reliant la carte mère au châssis. Elles sont au nombre de cinq, toutes cruciformes à l’exception d’une pour laquelle vous devrez utiliser un tournevis plat. Dernière opération, déconnectez la nappe du wifi, située en haut à droite, au niveau de la caméra arrière. Il ne vous reste plus qu’à décoller la carte mère et à l’extraire en exerçant une légère pression vers le bas.

Remontage

Procédez au remontage dans l’ordre inverse. Pensez à changer le joint d’étanchéité et veillez à ne surtout pas tordre ni percer les nappes de connexion.
